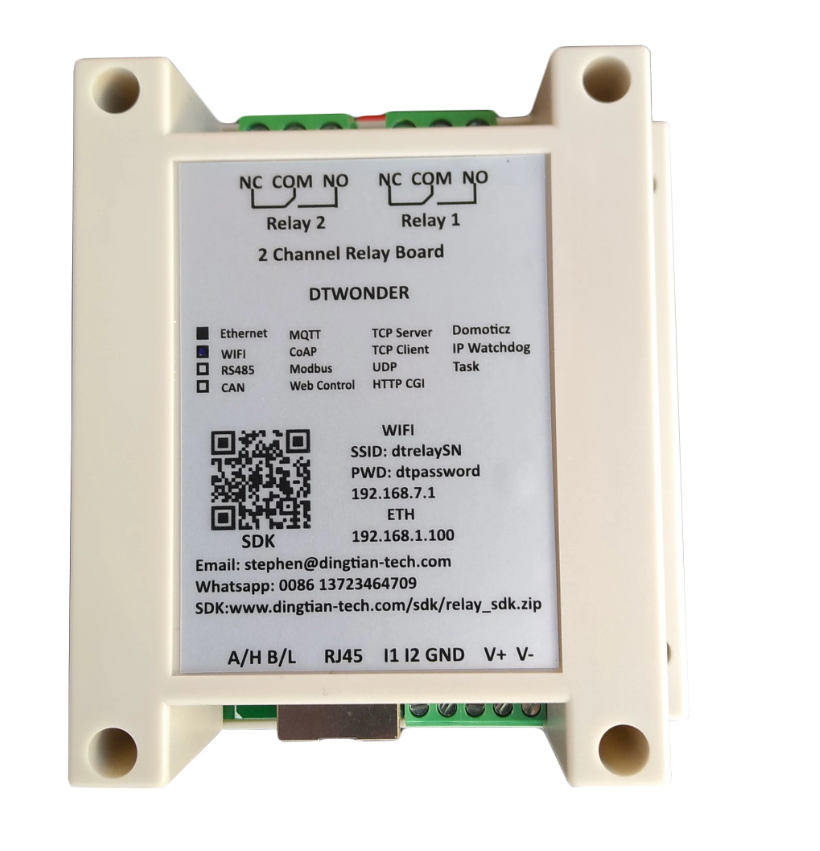

Одним из частых вопросов при организации пропускной системы самостоятельно является выбор реле с “сухими” контактами, которое можно использовать в связке с iAStream, для открытия шлагбаума (ворот). В принципе это может быть любое реле, к которому можно организовать доступ по http в локальной сети. Одним из замечательных примеров такого реле является реле
https://aliexpress.ru/item/1005001729638858.html
Реле поддерживает соединение по проводной сети и по WiFI, в том числе на своей точке доступа. Основные свойства:
- Интерфейсы: RJ45/ RS485/CAN/WIFI;
- Скорость передачи данных: 100M/115200bps/125kbps/150Mbps;
- Рабочая температура: -20°C до +70°C;
- Контакты: нормально закрытый, нормально открытый – две пары;
- Возможная задержка на авто возврат контакта к начальному состоянию и т.п.

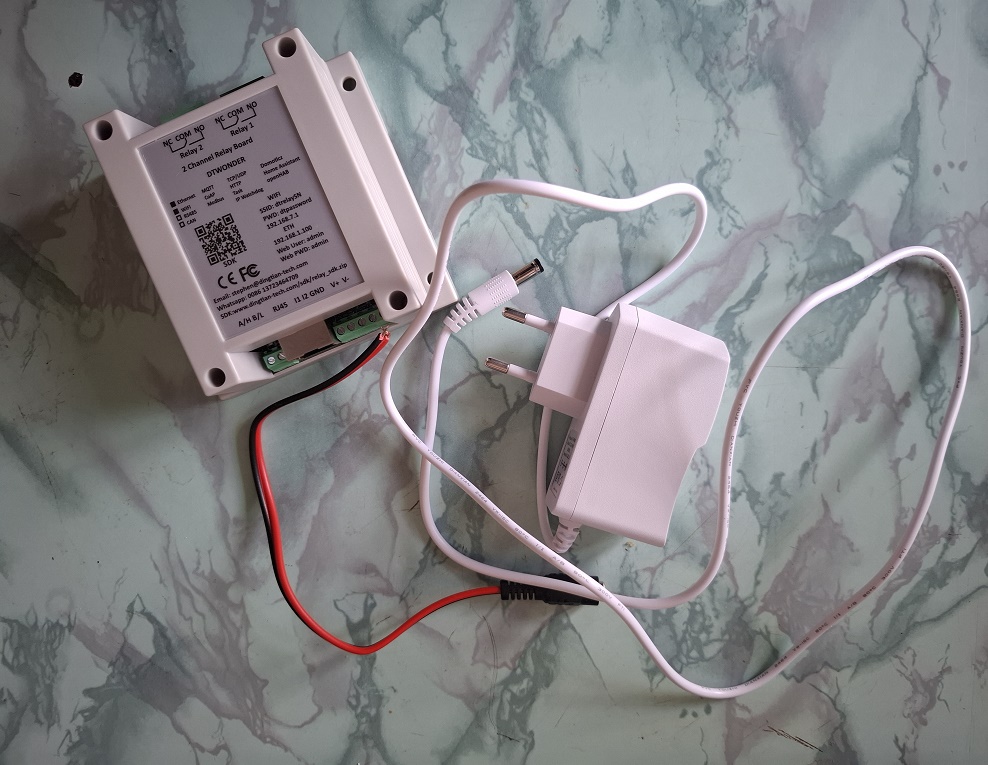

Вот снимок реле с блоком питания (блок питания покупается отдельно):

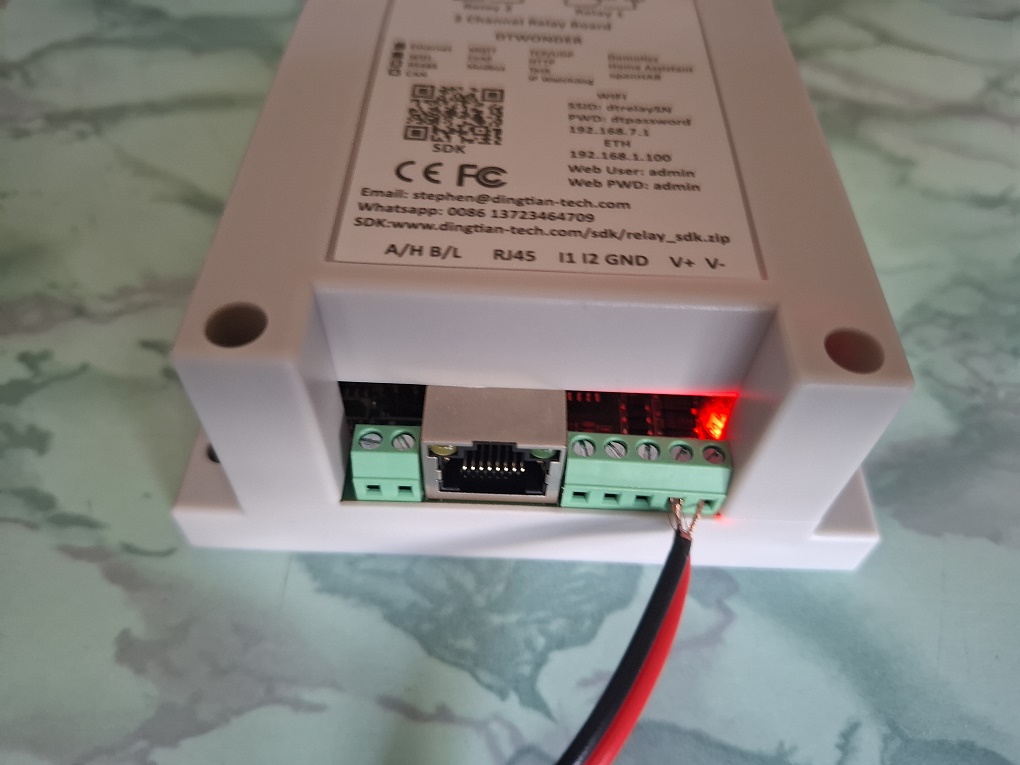

Подключение питания:

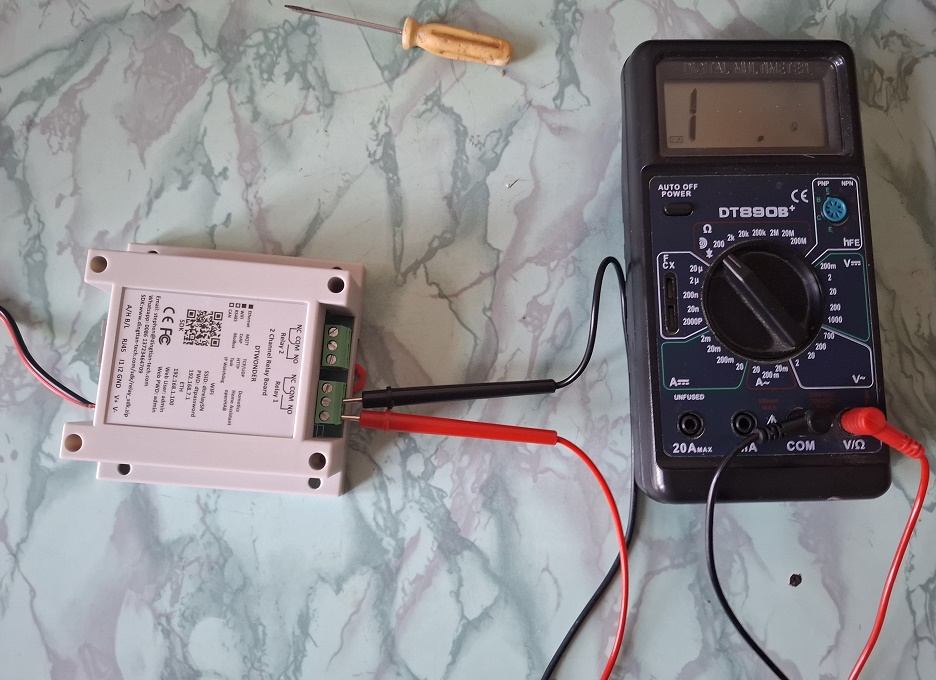

А так будем проверять замыкание:
Изначально тестер показывает 1 – контакт разомкнут, максимальное сопротивление.
Для проверки работоспособности реле подключимся к точке доступа и зайдем на адрес по умолчанию: http://192.168.7.1/

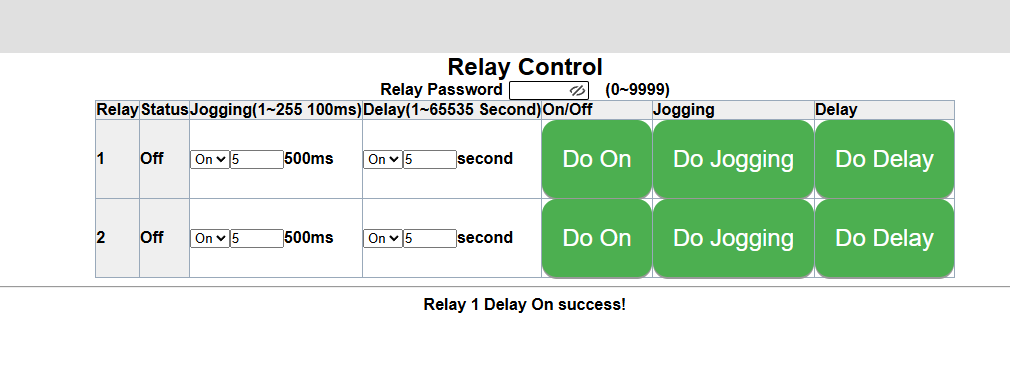

Там зайдем в Relay Control:
Поскольку подключили к первому выходу, то можно нажимать верхние кнопки. Do On – переводит реле в On режим, потом можно нажать Do Off, которое сменит состояние обратно. Проверили – у нас работает, контакты замкнуты и сопротивление уменьшилось до 0.
Теперь нужно встроить в программу iAStream. Для этого следующие запросы:
- Открытие – http://192.168.7.1/relay_cgi.cgi?type=0&relay=0&on=1&time=0&pwd=0&
- Закрытие – http://192.168.7.1/relay_cgi.cgi?type=0&relay=0&on=0&time=0&pwd=0&

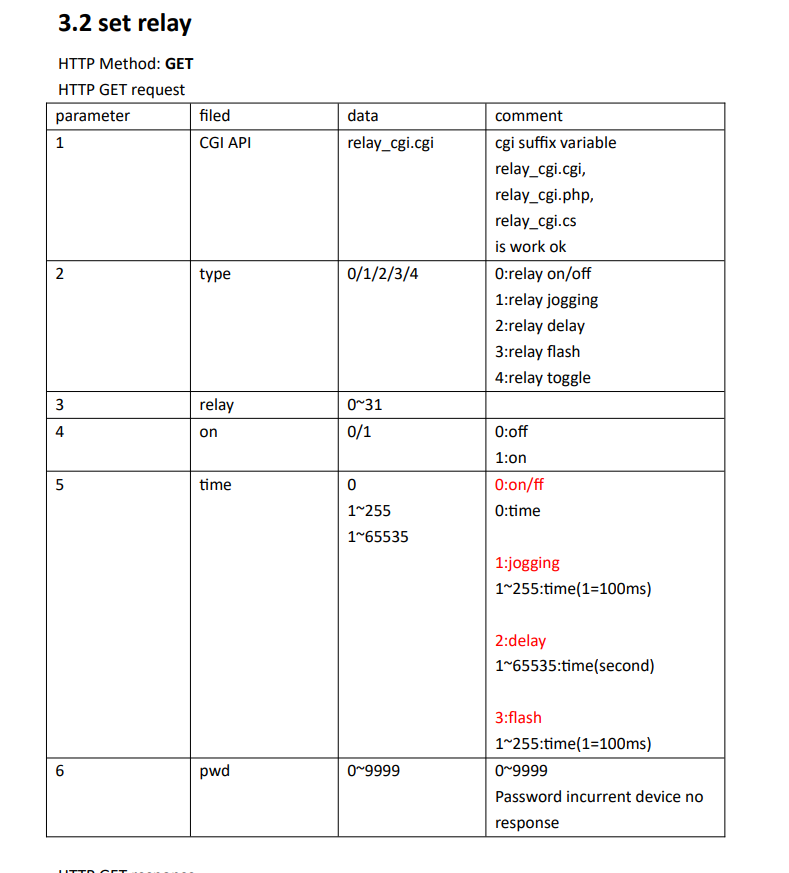

Информация по параметрам, есть в документации:

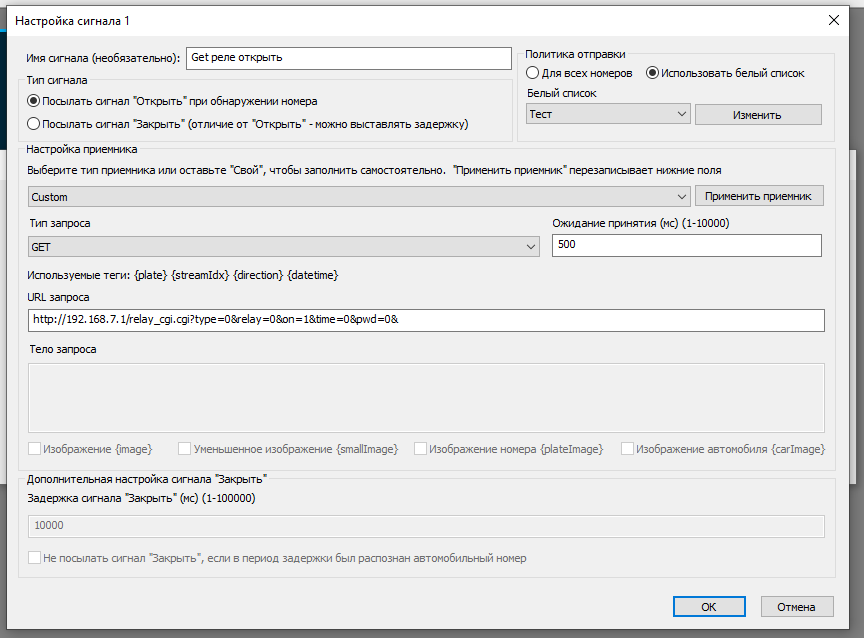

Настраиваем сигналы открытия и закрытия в iAStream для нужного видеопотока.

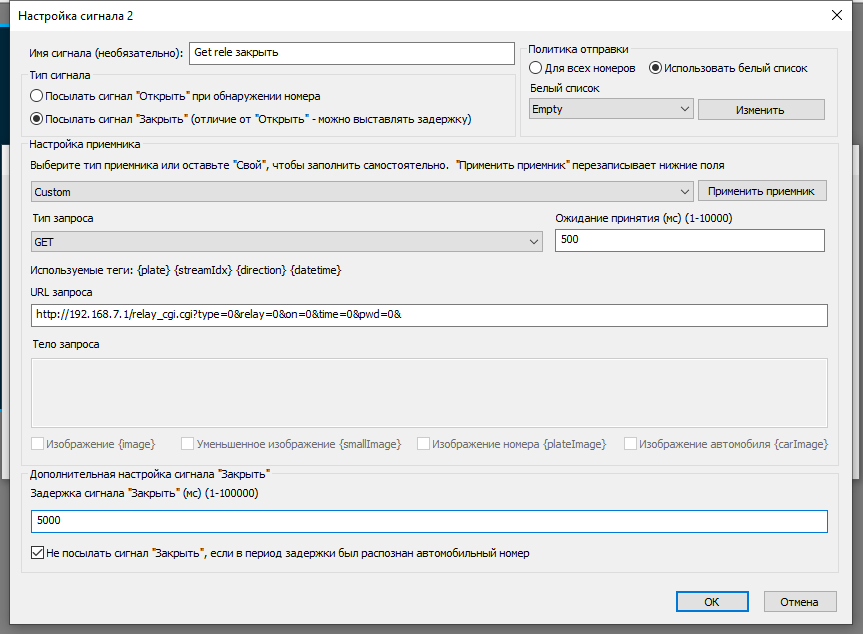

Сигнал закрытия
После этого проверяем. Всё должно работать и останется только завести контакты на шлагбаум.
